Rapport d'analyse des mesures de couverture

Introduction :

Ce rapport vient détailler les mesures de couverture que nous avons effectuées suite à l'installation de l'antenne.

Le but est de mesurer le niveau de RSRP (dBm) afin de déterminer la qualité du signal, mais surtout, cela va nous permettre de savoir si nous respectons les seuils de champ électrique définis par l'ARCEP.

Pour rappel, l'antenne est installée sur le toit du bâtiment D de l'école avec une hauteur par rapport au sol d'environ 8,2 m, un tilt de 10° et un azimut de 270 degrés.

Vous pouvez consulter les fichiers de mesures ici :

Déroulement des mesures :

Après avoir récupéré et configuré l'analyseur de spectre Viavi, nous avons pris des mesures en marchant le long de la zone autorisée par l'ARCEP.

Nous avons effectué trois mesures avec trois niveaux de puissance différents.

Pour faire varier le niveau de puissance de transmission de l'antenne, nous devons changer la valeur du gain dans le fichier de configuration du MME sur Amarisoft.

Équivalence gain et puissance :

Le tableau de correspondance ci-dessous est extrait de la documentation rapid space sur notre modèle d'ORS.

Gain	Puissance (dBm)
60	0
70	10.5
80	20.2

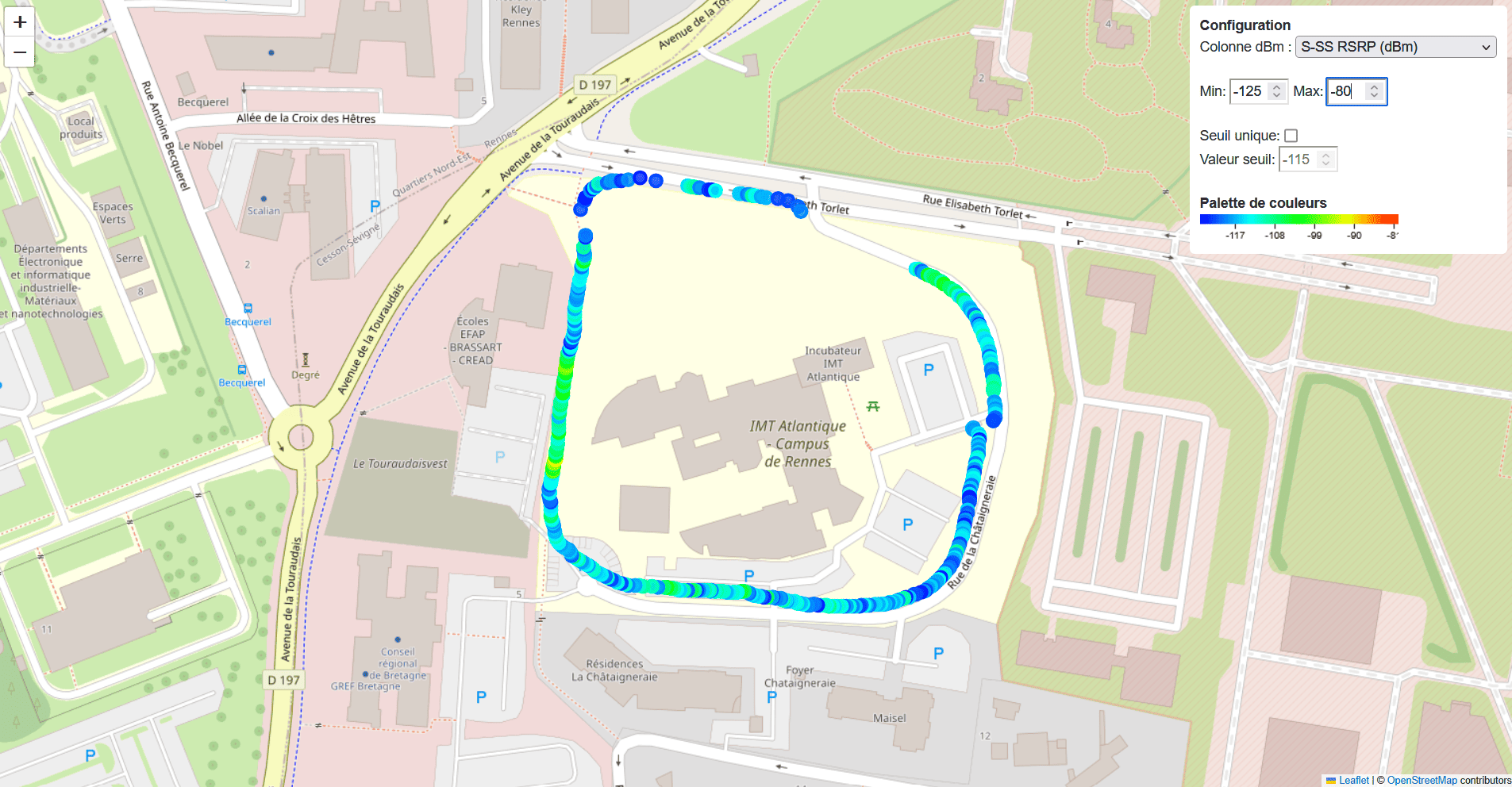

Mesure G = 60 :

Avec un gain de 60, nous obtenons 0 dBm, ce qui est inférieur aux recommandations issues des simulations Planet. Le niveau de puissance devrait être d'environ -115 dBm à la limite pour respecter le seuil fixé par l'ARCEP. Nous constatons que, bien que nous soyons en conformité avec les exigences de l'ARCEP, nous devons émettre à une puissance de 0 dBm pour atteindre cet objectif.

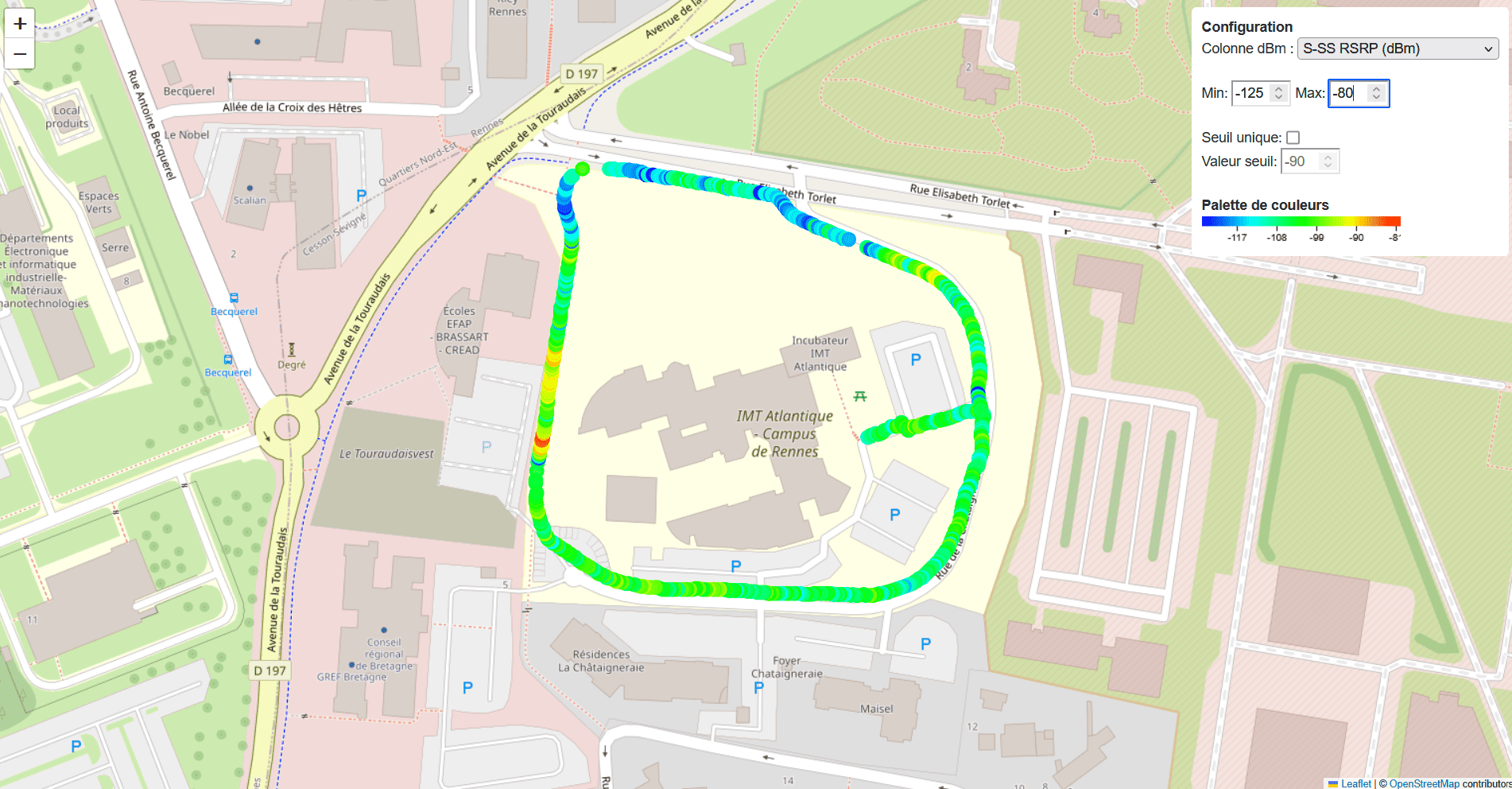

Mesure G = 70 :

Ce niveau de gain correspond à la puissance que nous pensions conforme aux recommandations de l'ARCEP. Cependant, la réalité vient infirmer nos suppositions, car le niveau de puissance mesuré le long du parcours est plus proche de -90 dBm que de -115 dBm.

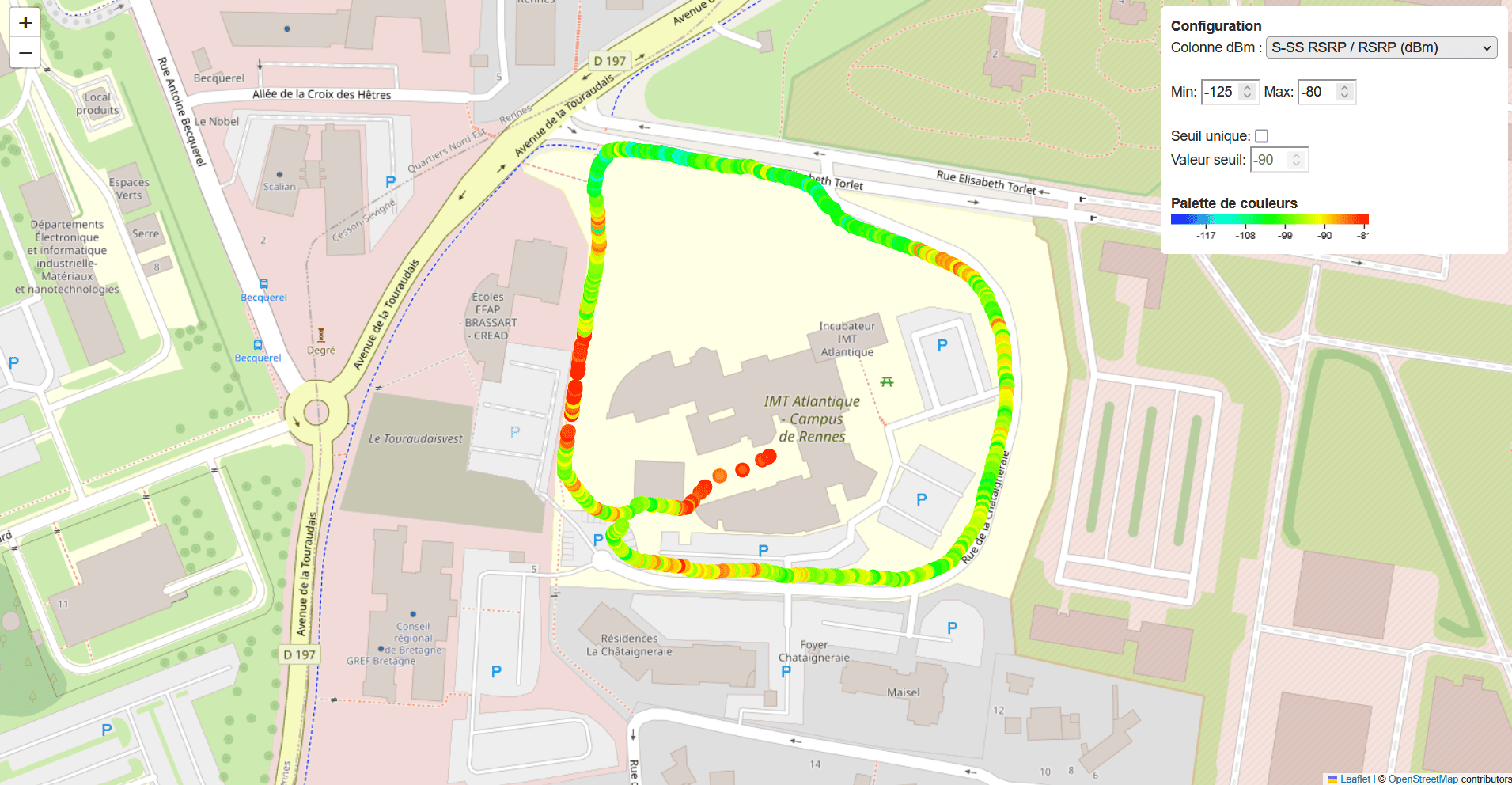

Mesure G = 80 :

À ce niveau de puissance, nous sommes bien au-dessus des valeurs attendues pour être en accord avec l'ARCEP.

Conclusion :

Les mesures réalisées avec l'analyseur de spectre Viavi montrent que le niveau de puissance de l'antenne, avec un gain de 60, est conforme aux recommandations de l'ARCEP. En revanche, les niveaux de puissance obtenus avec des gains de 70 et 80 dépassent les seuils réglementaires.

Nous recommandons de maintenir le gain à 60 pour garantir le respect des normes en vigueur. A une telle puissance, la couverture sera mauvaise dans les bâtiments.

Enfin, nous recommandons des refaire des mesures avec un mesureur de champs et une antenne vraiment adapté. Car les mesures actuelles restent soumises à de nombreux facteurs d'erreur.
